變頻器（以下簡稱-VFD）是一種通過利用功率半導體設備的通斷效應，將工頻電源轉換為另一種頻率的電能控制裝置。目前我們使用的VFD主要采用交流-DC-交流的方法(VVVF變頻或矢量控制變頻)。首先通過整流器將工頻通信電源改為DC電源，然后將DC電源改為頻率和電壓可控的交流電源，為電機供電。VFD的電路通常由四部分組成:整流器、基本DC環(huán)節(jié)、逆變器和控制。有的整流器為三相橋式無控整流器，有的逆變器為IGBT三相橋式逆變器，輸出為PWM波形?；ADC環(huán)節(jié)是濾波、DC儲能和緩沖無功。
VFD接線標準:

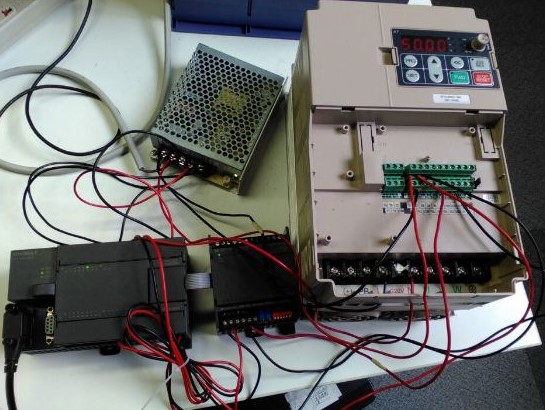

需要將信號線與電源線分開:當用模擬信號遠距離控制VFD時，為了減少模擬信號對VFD等設備的干擾，請將控制VFD的信號線與高壓電路(主電路和順序控制電路)分開。間隔應大于30cm。即使在控制柜中，也應遵守相同的布線標準。信號和VFD之間的最長控制行程不得超過50m。
需要將信號線和電源線分開，放在不同的金屬管或軟管中:連接PLC和VFD的信號線假設不放在金屬管中，只是受到VFD和外部設備的干擾；由于VFD沒有內置電抗器，VFD的輸入輸出電源線會對外界產生很強的擾動，所以信號線的金屬管或軟管要始終延伸到VFD的控制端，保證信號線和電源線完全分離。
1)模擬控制信號線應采用雙絞屏蔽線，線標準為0.75mm2，布線時要小心，電纜剝線要盡可能短(5-7mm分布)，剝線后的屏蔽層要用絕緣膠帶包在一起，避免屏蔽線與其他設備接觸造成干擾。
2)為了保證接線的簡單性和可靠性，我們建議在信號線上使用壓線桿端子。
