三科SKI610系列高性能矢量控制數控機床變頻器采用全新的硬件平臺，端子功能靈活多樣，獨立的風道設計，運行更穩定；該產品有完善的制動器回路設計，內置 PID自適應功能模塊，配置全面保護和振蕩抑制功能。
1、適用范圍
數控機床主軸變頻器調試應用。
2、原理概述

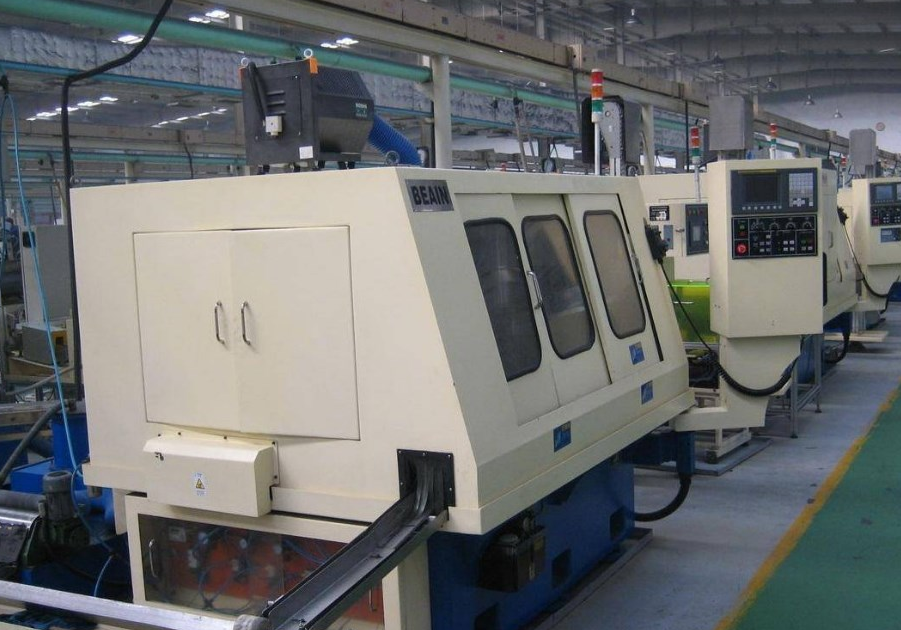

數控機床
CNC機床是數字控制機床的英文縮寫，這是一種配有程序控制系統的自動化機床。該控制系統可以用控制代碼或其他符號指令處理程序，解碼，并通過信息載體輸入數控設備。數控設備經過計算處理后，發出控制信號，控制機床運動，進行各種金屬加工。
變頻器
在該項目中采用了杭州三科生產的數控機床變頻器具備電機參數自動檢測、自動辨識 、自適應功能，變頻器在異步電機進行正常運轉之前自動地對參數進行辨識，并根據辨識結果調整控制算法中的有關參數，從而對異步電機進行矢量控制。

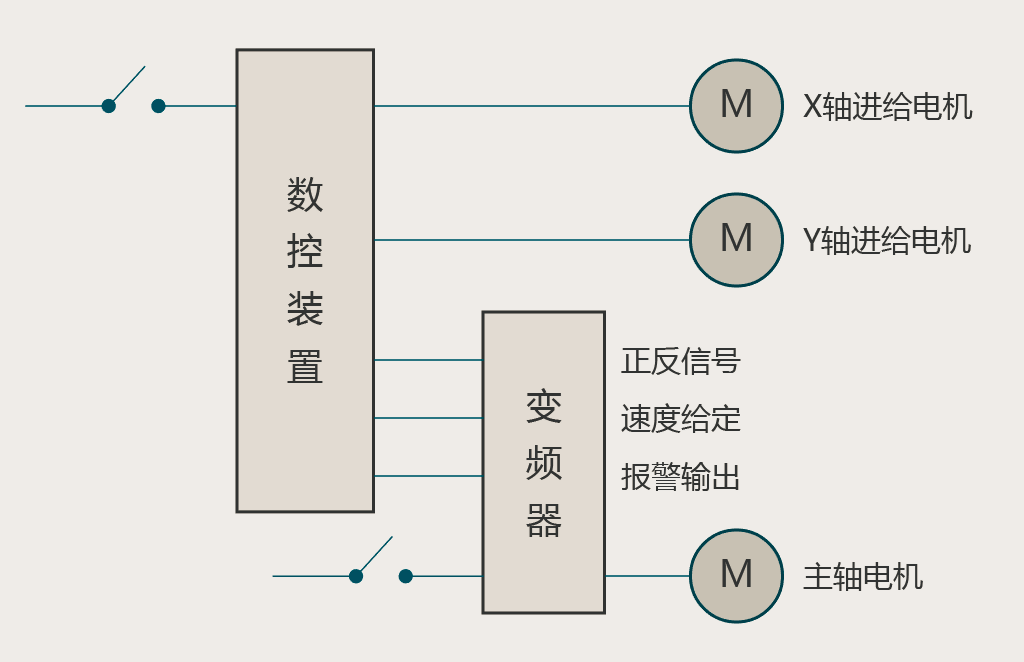

數控機床主軸變頻的系統結構與運行模式
主軸變頻控制的基本原理
由異步電機理論可知，主軸電機的轉速公式為：
n=(60f/p) ×(1-s)
其中，p：電動機的極對數，s：轉差率，f：供電電源的頻率，n：電動機的轉速 。
由上式可以看出，電機的轉速與頻率成正比，頻率的變化即能平穩地調整電機的轉速，而變頻調速的調頻范圍很寬，可以在0~600 Hz (甚至更高頻率)之間任意調整，這樣，主軸電機的轉速就可以在很大范圍內進行調整。當然，提高轉速后，還應考慮對其軸承和繞組的影響，防止電機過度磨損和過熱，一般可通過設定最高頻率來確定。
2.1、硬件接線
變頻器型號：MR500-4T-7.5B
主軸電機電壓：Y380V
電流：15.5A
功率：7.5kW
轉數：6000r/min
頻率：200Hz

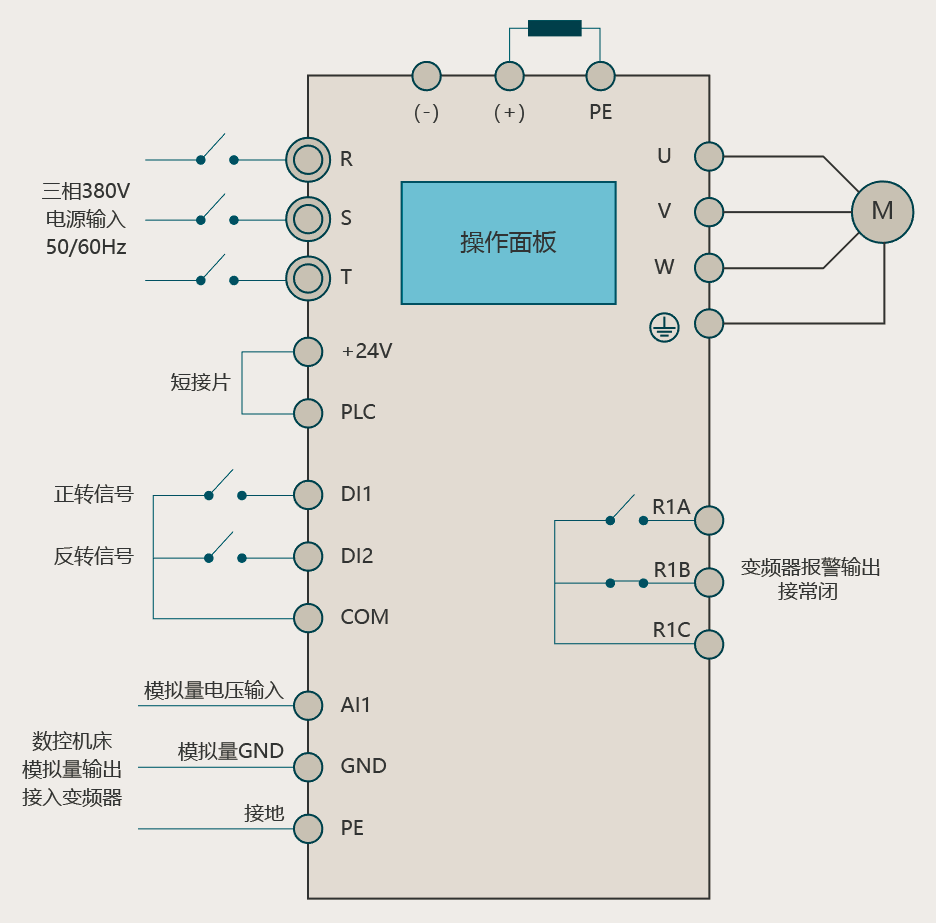

接線部分包括：主電路、控制電路
注：以上為變頻器接線端子示意圖，端子定義請以實物為準。

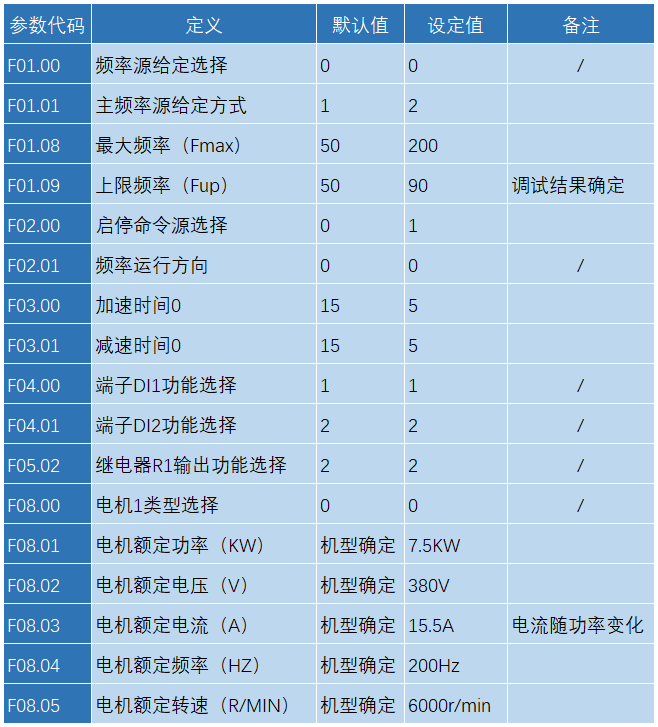

2.2、參數設置
注1：以上為變頻器修改確認參數，“/”為默認值。
注2：以上為變頻器參數基本設置，功能詳情參考說明書；F01.09參數為調試后所確定數值，詳情請參考調試測試。
2.3、調試測試

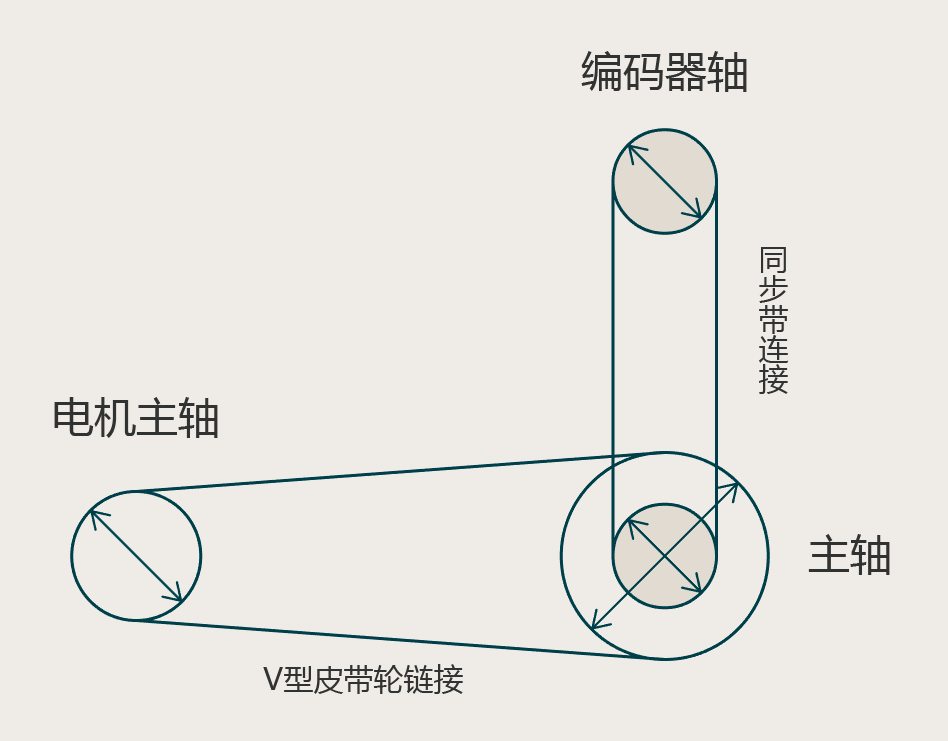

電機軸、主軸、外部編碼器軸三者之間的連接：
電機軸與主軸之間通過V型皮帶輪連接，左側為電機軸，右側主軸，具體輪盤尺寸以現場實際情況而定。
主軸與外部編碼器之間通過同步帶連接，上側編碼器軸，下側主軸，兩同步輪模數相同。
調試過程：
a、開啟數控機床系統；
b、編程手動輸入啟動主軸和給定速度G代碼；
c、運行程序，觀察給定速度與編碼器反饋主軸實際速度值；
d、調節系統參數，使給定速度值與實際速度值匹配，通過電機軸皮帶輪和主軸皮帶輪，調節P055參數（針對海德曼數控系統，不同數控系統參數不一樣）；
e、限制主軸最高轉數，調節變頻器F01.09參數率。
