本文詳細闡述了可編程控制器控制的橋式起重機變頻器DC變頻調速系統軟件的硬件配置和系統的完成。
一、前言

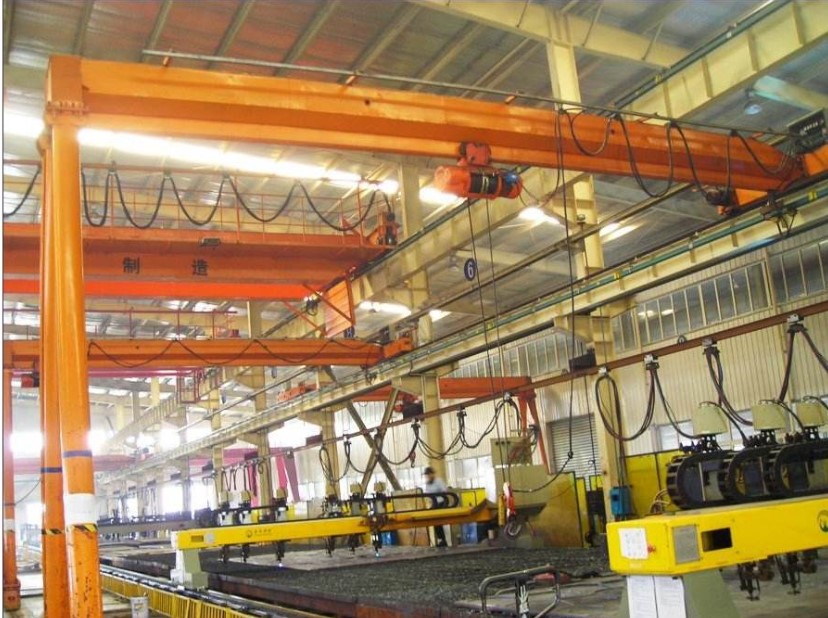

傳統式橋式起重機的電力拖動系統軟件選用溝通交流纏線電機轉子多線程電動機轉子串電阻器的方式 開展啟動和調速，繼電器—交流接觸器控制，這類控制系統軟件的關鍵缺陷有：
1、橋式起重機工作中艱苦環境，工作目標重，電動機及其所串電阻器燒蝕和破裂常見故障經常發生。2、繼電器—交流接觸器控制可靠性指標差，實際操作繁雜，設備故障率高。3、轉子串電阻器調速，機械設備特點軟，負荷轉變時轉速比也轉變，調速不理想化。所串電阻器長期性發燙，電
能消耗大，高效率低。要從源頭上處理這種難題，僅有改變傳統式的控制方法。隨著電力工程中電子信息技術和電子元器件的迅速發展，過程控制系統和自動控制行業得到了迅速發展。在其中，具備象征性的溝通交流直流變頻設備和可編程控制器控制器得到了普遍的運用，為PLC控制的直流變頻調速技術性在橋式起重機拖拽系統軟件中的運用出示了資源優勢。

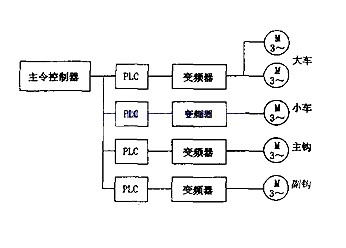

二、系統的硬件和軟件結構PLC控制的橋式起重機DC變頻系統的結構如圖1所示
橋式起重機大車、小車、主鉤，副鉤電動機都需單獨運作，大車為兩部電動機另外拖拽，因此 全部系統軟件有5臺電動機，4臺變頻器傳動系統，并由4臺PLC各自多方面控制。1、可編程控制器控制器：進行系統軟件邏輯性控制一部分 控制電動機的正、翻轉、調速等控制數據信號進到PLC，PLC經解決后，向變頻器傳出啟停、調速等數據信號，使電動機工作中，是系統軟件的關鍵。2、變頻器：為電動機出示可變性頻率的開關電源，完成電動機的調速。3、制動電阻：起重設備學會放下吊物時，因為重力加速的緣故電動機將處在制動情況，拖拽系統軟件的機械能要意見反饋到變頻器整流電路中，使交流電壓持續升高，乃至做到風險的程度。

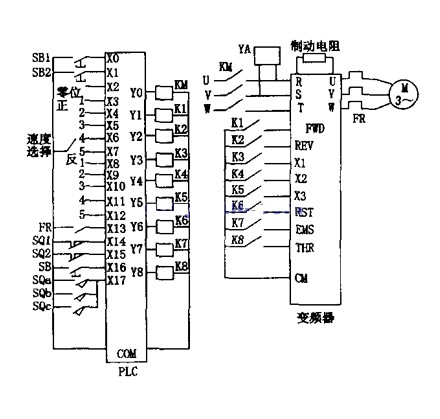

因而，務必將再造到整流電路里的卡路里消耗掉，使交流電壓維持在容許范疇內。制動電阻便是用于耗費這些動能的。橋式起重機大車、小車、副鉤、主鉤電動機工作中由分別的PLC控制，大車、小車、副鉤、主鉤電動機都運作在電動式情況，控制全過程基礎類似，變頻器與PLC中間控制關聯在硬件配置構成及其手機軟件的完成基本一致，而主鉤電動機運作情況處在電動式、倒拉反接或制動情況，變頻器與PLC中間控制關聯在硬件配置構成及其手機軟件的完成稍有差別?？刂菩≤囯妱訖C的變頻器與PLC控制電路原理圖如圖2所顯示。
三、結語
采用直流變頻調速的plc控制技術，可根據現場情況設定橋式起重機拖曳系統軟件的速度、加速時間和制動系統減速時間。負荷轉變時，各檔速率基礎不會改變，調速特性好。若是更新改造原來系統軟件，大小車電動機仍可選用原來的纏線電機轉子多線程電動機，將電機轉子繞組引線接線，除掉炭刷和集電環，節約拆換電動機的花費。
