變頻技術應用在冷卻水循環系統中就是通過變頻驅動控制電路對壓縮機電機和泵電機的速度控制，實現對溫度/溫差進行控制。

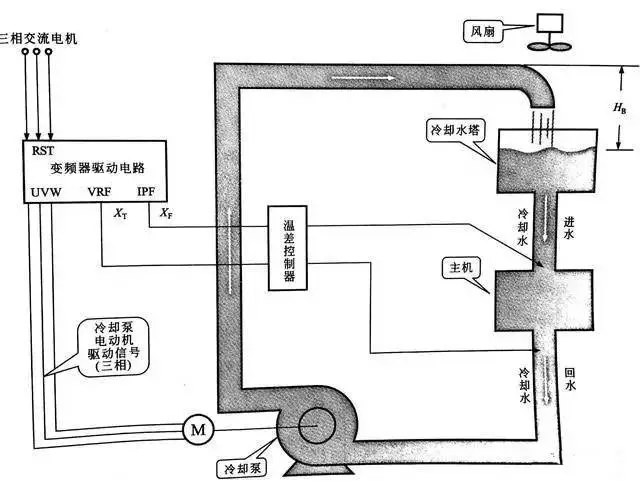

變頻技術對冷卻水循環系統控制的示意圖如下：
變頻技術在冷卻水循環系統中分別對主機壓縮機電機和冷卻泵電機進行變頻驅動，從而可實現對溫度、溫差的控制。
1.溫度控制：冷卻水的進水溫度也就是冷卻水塔內水的溫度，它取決于環境溫度和冷卻風機的工作情況;回水溫度主要取決于制冷主機的發熱情況，但還與進水溫度有關。
在進行溫度控制時，需要注意以下兩點：
a.)為了保護冷凍主機，當回水的溫度超過一定值后，整個空調系統必須進行保護性跳閘。
b.)在實行變頻調速時，應預置一個下限工作頻率。
2.溫差控制：最能反映冷凍主機的發熱情況、體現冷卻效果的是冷卻回水溫度t0與冷卻進水溫度tA之間的溫差△t.
溫差大，說明主機產生的熱量多，應提高冷卻泵的轉速，加快冷卻水的循環;反之，溫差小，說明主機產生的熱量少，可以適當降低冷卻泵的轉速，減緩冷卻水的循環。
進水溫度低時，應主要著眼于節能效果，溫差的目標值可適當?shù)馗咭稽c(diǎn);而在進水溫度高時，則必須保證冷卻效果，溫差的目標值應低一些。
