可能很多人對于電力晶體管這種部件不太了解，也不清楚它在變頻器里面擔任的角色，電力晶體管也稱巨型晶體管，符號表示為GTR，它是一種雙極型、大功率、高反壓晶體管，屬于電流控制型直關斷器件，下面三科杭州變頻器技術公司就為大家初步講解下這些知識。
電力晶體管也稱巨型晶體管，符號表示為GTR，它是一種雙極型、大功率、高反壓晶體管，屬于電流控制型直關斷器件。
單個電力晶體管的放大系數很小，一般只有10左右，通常采用至少由兩個晶體管按達林頓接法組成的單元結構。一個成品GTR要由許多這種單元結構并聯而成。

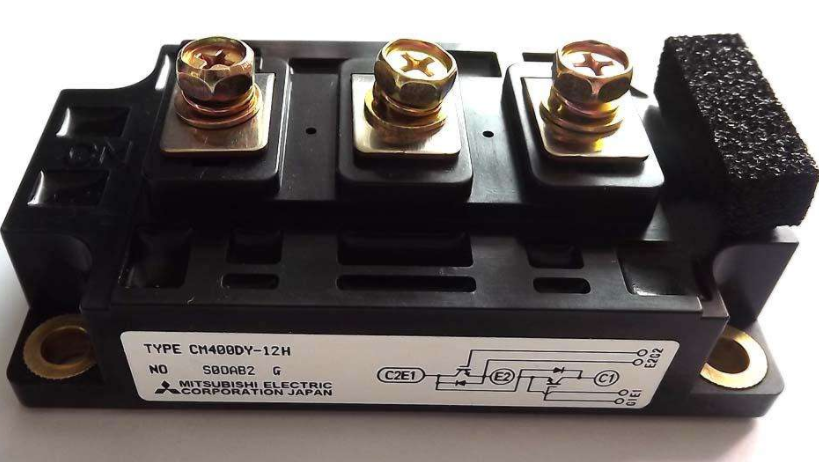

當前應用的GTR均已模塊化，圖1-4所示為富士公司生產的EV1298型GTR的內部線路，它只相當于一個單元模塊，電路中VD1為續流二極管，VD2、VD3為加速二極管，R1、R2、R3均為電阻，電流增益可達10000 左右。單元模塊可分為一單元、二單元、四單元和六單元模塊。通常四單元模塊可構成單相橋式電路，而六單元結構可構成三相橋式電路
